高壓試驗設備

大容量高電壓型變頻串聯諧振裝置
產品分類： 高壓試驗設備 【大 中 小】
0

【附件下載】：資料下載
【產品特點】：
詳細介紹

該系列裝置主要針對電力系統中的大容量、高電壓型一次設備的交流耐壓試驗 設計制造，可按規程要求滿足各種容性設備現場交流耐壓試驗。
高壓試驗電抗器采用串并聯組合的方式，既可以滿足高壓變壓器、GIS、SF6 斷 路器、互感器及套管等設備的耐壓試驗要求，又可以滿足長距離 XLPE 交聯電 纜的耐壓試驗要求，具有兼容廣泛試品試驗的特點，是供電系統檢修及電力工 程建設單位理想的耐壓試驗裝置。

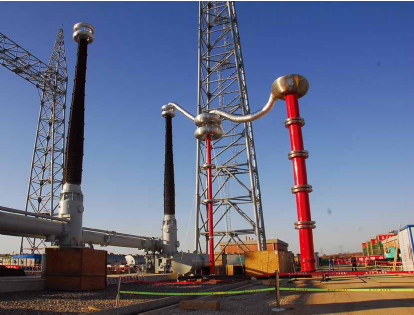

( 上圖為 5000KVA/1000KV 變頻串聯諧振裝置在國內首個 1000KV 山西晉東南變 電站試驗現場圖片）


適用對象
－ 110kV、220kV、500kV 長距離 XLPE 交聯電纜
－ 1000kV 及以下 GIS 高壓組合電器、高壓耦合電容器、電容式電壓互感器（CVT）等
－ 集合式電容器（試驗頻率保證在 45-65Hz  之間）



組件說明
1- 電源隔離變壓器（選配）
2- 變頻電源
3- 勵磁變壓器
4- 串并組合高壓電抗器
5- 保護阻尼電感
6- 電容分壓器
7- 試品或補償電容器

主要特點

·         積木式設計，電抗器可串并聯組合使用，適用范圍廣；
·         工作頻率范圍：20-300Hz；
·         品質因數高：Q ≥ 100（f=20Hz 時）熱容量大，溫升低，連續運行時間長；
·         體積、重量均比常規試驗變壓器小，便于現場試驗；
·         輸出電壓波形為正弦波，波形畸變率≤ 1％；
·         該裝置可與特種試驗車和集裝箱配套提供。
