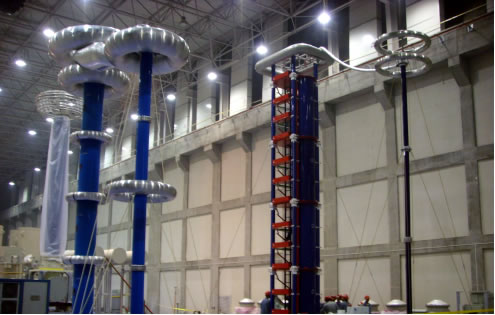

高壓試驗設備
本系列產品鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外，儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10KVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特
基本信息
| 目錄 |
|---|
折疊編輯本段簡介
隨著電力工業的飛速發展，機組參數、系統電壓等級逐步提高，電氣設備的絕緣強度、系統過電壓的限制水平對系統安全經濟運行的影響日益突出。據統計，高壓電網的各種故障多是由于高壓電氣設備絕緣的損壞所致，因此了解設備絕緣特性，掌握絕緣狀況，不斷提高電氣設備絕緣水平是電力系統安全經濟運行的根本保證。高壓試驗設備是對各種高壓線路做檢測，并有效的為電力系統提高安全指數.
折疊編輯本段產品別稱
油式試驗變壓器、油式變、油浸式高壓試驗變壓器、油式高壓試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓試驗變壓器、高壓升壓器、高壓耐壓機、高壓耐壓儀、試驗變
折疊編輯本段分類
油浸式高壓試驗變壓器:容量大，價格便宜，維修方便，主流產品。
充氣式高壓試驗變壓器:滅弧性好，重量輕。
干式高壓試驗變壓器:重量輕，體積輕，可倒放，價格貴。
串激式高壓試驗變壓器:容量小、電壓低、重量輕，便于運輸和安裝。
折疊編輯本段油浸式高壓試驗變壓器
折疊結構
手動試驗變壓器控制箱+試驗變壓器
折疊工作原理
1、交流、交直流試驗變壓器:
將工頻電源輸入操作箱(或操作臺)，經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級(高壓)繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。
2、帶抽頭試驗變壓器:
為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然后兩個繞組串接分別引出，原理示意圖
3、串級試驗變壓器:
為了得到更高電壓的試驗變壓器，也可采用串級的方法獲得更高的電壓。圖2為三級串級試驗變壓器的原理接線圖。其中三臺變壓器的容量和電壓關系滿足:P1=2P2=3P3，U(總)=1U+2U+3U。
折疊主要技術指標
額定容量:1~300KVA
單臺額定輸出電壓:
(AC) 50、100、150、200、300KV
(DC) 70、140、210、280KV
>額定輸入電壓:200V、400V
>變比:500/1、1000/1、1500/1、2000/1、3000/1
>變比誤差:≤±1.5%
>阻抗電壓:<10%
直流泄漏試驗操作過程注意事項
(1)試驗人員應做好責任分工，設定好試驗現場的安全距離，仔細檢查好被試品及試驗變壓器的接地情況，并設有專人監護安全及觀察被試品狀態工作。
(2)被試品做試驗前，應拆除所有對外連線，并充分放電，主要部位應清除干凈，保持絕對干燥，以免損壞被試品及帶來試驗數值的誤差。
(3)對于大容量試品(電容器、超長電纜等)試驗時應緩慢升壓，防止被試品的充電電流過大而燒壞微安表，必要時應分級加壓分別讀取各電壓下微安表的穩定讀數。
(4)試驗過程中，應嚴密監視被試品、微安表及試驗裝置等，一旦發生閃爍、擊穿等現象應立即降壓，切斷電源，并查明原因。
工頻耐壓試驗操作過程注意事項
1、試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,并設有專人監護安全及觀察被試品狀態工作。
2、被試品主要部位應清除干凈，保持絕對干燥，以免損壞被試品和帶來試驗數值的誤差。
3、對大型設備的試驗，一般都應先進行試驗變壓器的空升試驗，即不接試品時升壓至試驗電壓，以便校對好儀表的指示精度，調整好放電球隙的球間距。
4、做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。
5、在升壓或耐壓試驗過程中，如發現下列不正常情況，1 電壓、電流表指針擺動很大，2 被試品發出不正常響聲，3 發現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗并查明原因。
折疊編輯本段充氣式試驗變壓器
概述
隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，在體積上和重量上都越來越不能滿足現場工作的要求。 充氣式試驗變壓器，降低了體積和重量，更方便客戶攜帶到現場做試驗 隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。
結構
1、系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了<<JB3570-98>>標準要求。 YDQ系列產品采用優質冷軋DQ-151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF6氣體。
2、產品與YDQ產品的不同在于巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出。
3、產品與YDQ產品的不同在于套管內結構。
充氣式試驗變壓器
主要特點
>該產品體積小，重量輕(比同等級油浸試驗變壓器輕40%-65%).
>潔凈，無油污，勿需維護。
>不受惡劣氣候環境影響，現場搬運勿須靜止即可做試驗。
>絕緣強度明顯高于油浸試驗變壓器，電暈極小。
技術參數
>電壓等級:10--600KV
>容量范圍:1--600KVA
>空載電流:<7%
>阻抗電壓:<8%
>額定電壓局放量:<5PC
折疊編輯本段干式試驗變壓器
折疊概述
干式試驗變壓器產品具有重量輕，體積小，造型美觀，性能穩定，使用攜帶方便等特點，特別適用于現場操作使用，是國內更新?lián)Q代的新型交直流兩用高壓試驗變壓器。本系列產品適用于電力系統及各電力用戶的現場檢測各種電氣設備的絕緣性能試驗、電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。
折疊結構
本系列變壓器，利用先進的生產設備，采用線圈繞組環氧真空澆注及CD型鐵芯的新工藝，和同類產品油浸式變壓器相比，明顯地降低重量，減少體積，在質量上提高了絕緣強度和抗濕程度，并有效地削弱了漏磁而大大加強。
干式試驗變壓器
折疊技術指標
>阻抗電壓:12%
>輸出電壓波形:工頻、正弦波
>表面溫升:〈55℃
>空載損耗:0.2%~0.35%
>允許連續過行時間:1/小時
>間續運行時間:連續 YD(C)串激式高壓試驗變壓器:
折疊編輯本段串激試驗變壓器
折疊概述
串激式高壓試驗變壓器主要特點及功能同YDJ/TDM系列，其不同于上述變壓器的功能同高壓試驗變壓器相比有很大的優越性，因為整個試驗裝置由幾臺單臺試驗變壓器組成，單臺試驗變壓器容量小、電壓低、重量輕，便于運輸和安裝。它既然可串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用，又可分開成幾套單臺試驗變壓器單獨使用
串級式高壓試驗變壓器
折疊特性
在串級試驗變器基本原理圖中，低壓電源加在試驗變壓器I的初級繞組a1x1上，單臺試驗變壓Ⅰ、Ⅱ、Ⅲ的輸出電壓都是V。勵磁繞組A1、C1給第二級試驗變壓器Ⅱ的初級繞組供電;第二級試驗變壓器Ⅱ的勵磁繞組A2、C2給第三級試驗變壓器Ⅲ的初級繞組供電。第二級試驗變壓器Ⅱ和第三級試驗變壓器Ⅲ的箱體分別處在對地為1V和2V的高電位上，所以箱體對地是絕緣的，試驗變壓器I的箱體是接地的。
折疊使用注意事項
1. 試驗變壓器應和操作箱(臺)配套使用，操作箱(臺)的使用方法，請詳細參閱操作箱(臺)使用說明書。
2. 變壓器外殼、高壓尾必須接地。為確保安全，試驗人員和其它被試驗設備與試驗變壓器之間必須保持足夠的距離。
3. 試驗變壓器的輸出一般應串接限流電阻以保護設備安全。
折疊編輯本段絕緣筒式試驗變壓器
折疊產品概述
絕緣筒式驗變壓器(工頻試驗變壓器)主要用于檢驗各種絕緣材料、絕緣結構和電工產品等耐受工頻電壓的絕緣水平，也作為變壓器、互感器、避雷器等試品的無局部放電工頻試驗電源。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。絕緣筒式試驗變壓器采用環氧澆注筒殼，全絕緣處理，提高了絕緣強度，輸出電壓高，單臺設備的最高電壓等級可達750kV。絕緣筒式試驗變壓器抗濕能力強，有效的削弱了漏磁，而大大的增加了承受試驗短路電流的沖擊能力。
折疊性能
絕緣筒式驗變壓器(工頻試驗變壓器)通過部級產品鑒定，主要技木性能處于國內領先地位，達到國際同類產品的先進水平。目前我國生產的絕緣筒式變壓器單臺電壓可達750kV，750kV絕緣筒式試驗變壓器刷新絕緣試驗變壓器的新紀元，刷新我國乃至國際在絕緣桶式試驗設備使用在戶外高海拔下的新紀元，獲得該產品在電壓等級、海拔條件、外形結構等三項指標，均屬于"世界第一"。
折疊特點
1、成套設備配套性強，電壓容量系列齊全，功能完善;
2、阻抗電壓低，系統阻抗不大于5%，滿足交流污穢試驗要求;
3、采用快速電子保護裝置，可靠性高。
4、采用環氧澆注筒殼，全絕緣處理，提高了絕緣強度，輸出電壓高，單臺設備的最高電壓等級可達750KV。
5、抗濕能力強，有效的削弱了漏磁，而大大的增加了承受試驗短路電流的沖擊能力。
折疊編輯本段變頻串并聯諧振試驗變壓器
變頻串并聯諧振試驗變壓器是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。
變頻串并聯諧振試驗變壓器廣泛應用于電力、冶金、石油、化工、等行業，適用于大容量、高電壓的電容性試品，如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接實驗和預防性試驗。
折疊工作原理
變頻串并聯諧振試驗變壓器通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態;調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值�；芈返闹C振頻率取決于被試品電容CX和電抗器的電感L，諧振頻率。
折疊主要技術參數
環境溫度:-10~45℃ 額定試驗容量:0~8000KVA 不穩定度:≤0.05%
工作濕度:≤90% 諧振電壓:0~1000KV 輸出波形:正弦波
海拔:≤2000M 頻率調節范圍:0.1~300Hz 波形畸變率:≤0.5%
電源輸入:220V±10%單相 輸出0~220V( ≤10KW) 系統測量精度:0.5級 噪聲:≤60dB
380V±10%三相, 50Hz 輸出0~40V 頻率調節分頻率:0.01Hz 電抗器Q值:30~200
折疊變頻串并聯諧振試驗變壓器特點
大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能
能靈活整定實驗電壓、調頻范圍、加壓時間
試驗結果能計算出被試品電容
具有計算機通訊接口，便于通訊和試驗數據管理
體積小、重量輕、操作方便
分辨率高、頻率分辨率為0.001HZ
安全可靠高、系統具有過電流、過電壓及放電保護功能，可有效保護人身及設備安全
試驗結果可打印
可升級造作軟件
折疊試驗方法
先在低電壓下調到系統諧振點，然后再升高試驗電壓幅值，達到試品上規定的電壓值，在次電壓下，維持規定的時間后，在降低電壓到零，這就完成了整個試驗過程。
折疊產品參數
|
容量 (KVA) |
高壓電壓 (KV) |
高壓電流 (mA)) |
低壓輸入 |
變比 (高/儀) |
溫升℃ (30分鐘) |
|
|
電壓(V) |
電流(A) |
|||||
|
3 |
10 |
300 |
200 |
15 |
500 |
10 |
|
6 |
10 |
600 |
200 |
30 |
500 |
10 |
|
40 |
80 |
500 |
400 |
100 |
500 |
10 |
|
20 |
50 |
400 |
400 |
50 |
500 |
10 |
|
30 |
50 |
600 |
400 |
75 |
500 |
10 |
|
50 |
50 |
1000 |
400 |
125 |
500 |
10 |
|
5 |
100 |
50 |
200 |
25 |
1000 |
10 |
|
10 |
100 |
100 |
200 |
50 |
1000 |
10 |
|
20 |
100 |
200 |
400 |
50 |
1000 |
10 |
|
30 |
100 |
300 |
400 |
75 |
1000 |
10 |
|
50 |
100 |
500 |
400 |
125 |
1000 |
10 |
|
20 |
150 |
133 |
400 |
50 |
1500 |
10 |
|
30 |
150 |
200 |
400 |
75 |
1500 |
10 |
|
50 |
150 |
333 |
400 |
125 |
1500 |
10 |
|
100 |
150 |
667 |
400 |
250 |
1500 |
10 |
|
50 |
200 |
250 |
400 |
125 |
1000 |
10 |
|
100 |
200 |
500 |
400 |
250 |
2000 |
10 |
|
150 |
200 |
750 |
400 |
395 |
2000 |
10 |
|
200 |
200 |
1000 |
400 |
375 |
2000 |
10 |
|
300 |
200 |
1500 |
400 |
750 |
2000 |
10 |
|
50 |
300 |
170 |
400 |
125 |
3000 |
10 |
|
100 |
300 |
333 |
400 |
250 |
3000 |
10 |
|
150 |
300 |
500 |
400 |
375 |
3000 |
10 |
|
200 |
300 |
667 |
400 |
500 |
3000 |
10 |
|
300 |
300 |
3000 |
400 |
750 |
3000 |
|
